Тип котельной: Паровая котельная

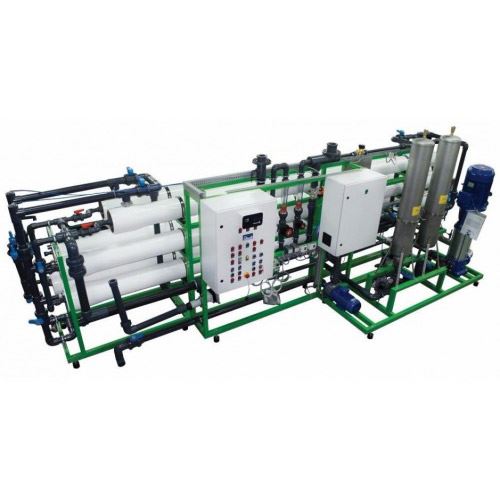

Промышленные системы обратного осмоса Ecosoft MO производительностью 24–26 м3/ч предназначены для деминерализации солоноватой воды. Процесс деминерализации осуществляется на обратноосмотических мембранных элементах Dow Filmtec™ (США).
В рабочем режиме в мембранном модуле системы происходит разделение воды на два потока: деминерализованную воду – пермеат, и воду с повышенным солесодержанием – концентрат. Часть концентрата во время работы модуля сбрасывается в канализацию, а часть направляется на вход насоса высокого давления, так называемый рецикл концентрата. Система имеет регулируемую линию рецикла, позволяющую контролировать и регулировать объём сброса концентрата. Наличие рецикла позволяет обеспечить выход пермеата на уровне 75%.
Автоматика системы обеспечивает электрическую защиту насоса от сухого хода, защиту мембран от высокого давления, обеспечивает включение и отключение системы по уровню в сборнике пермеата, автоматически выполняет гидравлическую промывку мембран исходной водой либо пермеатом.
Основные преимущества
высокое качество комплектующих и тщательный инженерный подход
экономия энергии благодаря мембранным элементам Dow Filmtec™ XLE и насосам Grundfos
индивидуальный инженерный расчёт для каждого проекта
изменяемые параметры работы благодаря наличию регулировочной арматуры
производство сертифицировано по стандарту ISO 9001:2008
производятся с 1999 года
европейский сертификат электробезопасности СЕ
Рабочие характеристики и технические данные:
Производительность при 15°С1 |
м3/час |
24 |
Количество и тип мембран |
24 шт |
Dow Filmtec™ XLE-440 |
Электропитание |
400 В, 50 Гц |
|
Мощность насоса |
кВт |
30 |
Давление на входе |
атм |
2–42 |
Рабочее давление в модуле |
атм |
10–14 |
Потребление воды в рабочем режиме |
м3/час |
32–39 |
Потребление воды в режиме гидравлической промывки |
м3/час |
50–60 |
Диаметры подключений: - вход установки |
Ду80 |
|
- выход пермеата |
Ду80 |
|
- сброс концентрата |
Ду80 |
|
Габариты установки (В х Ш х Г) |
мм |
2300 х 5700 х 1600 |
1производительность установки обратного осмоса зависит от показателей исходной воды и её температуры
2для устойчивой работы установки требуется стабильное давление (+/- 0,5 бар) в указанном диапазоне
Требования к обрабатываемой воде:
Температура обрабатываемой воды |
°С |
4–30 |
Остаточный хлор, не более |
мг/л |
0,1 |
Жёсткость, до |
мг-экв/л |
3 (301) |
Железо, до |
мг/л |
0,1 (0,51) |
Марганец, до |
мг/л |
0,05 (0,11) |
Силикаты, до |
мг/л |
20 (2501) |
Окисляемость, до |
мгО2/л |
4 |
1в скобках даны значения при дозировке антискаланта
Комплектация системы
мембраны Dow Filmtec™ XLE
насос высокого давления Grundfos
европейские соленоидные клапаны
многофункциональный контроллер
датчик электропроводности пермеата
фильтр механической очистки
реле низкого и высокого давления
поплавковый датчик уровня
ротаметры сброса и рецикла с регулировкой
вибростойкие манометры
рама установки с уникальным дизайном
Опции
мембранные элементы Dow Filmtec™ ECO PRO и BW30HRLE для сложной воды
гидравлическая промывка пермеатом
подмес исходной воды в пермеат
Процесс работы системы промышленной обратного осмоса состоит из следующих этапов очистки воды.
Вода, подаваемая на осмос, проходит предварительную очистку на картриджных фильтрах тонкой очистки 5 мкм, входящие в комплект установки. На мембранный модуль вода подается насосом высокого давления. В рабочем режиме в мембранном модуле установки происходит разделение воды на два потока: деминерализованную воду – пермеат и воду с повышенным солесодержанием – концентрат. Часть концентрата во время работы модуля сбрасывается в канализацию, а часть направляется на вход насоса высокого давления, обеспечивая так называемый рецикл концентрата. В поток входящей воды может дозироваться антискалант, который препятствует образованию отложений внутри мембранных элементов.
Деминерализованная вода (пермеат) поступает в накопительный бак пермеата, в котором монтируется датчик уровня, отключающий установку при заполнении бака. Установка перед отключением или с заданной периодичностью автоматически промывается исходной водой. Приведенный режим называется режимом гидравлической промывки, при этом на установку требуется кратковременная, в течение 1-2 минут подача воды, превышающая подачу в рабочем режиме.
Управление установкой производится от контроллера и обеспечивает:
включение и отключение установки по уровню в накопительной емкости,
выполнение автоматической гидравлической промывки мембран,
блокировки и предупредительную сигнализацию при нештатных ситуациях для защиты насоса от сухого хода, защиты мембран от высокого давления и т. д.
измерение и отображение электропроводности и температуры
Картриджи механической очистки предназначены для защиты мембранных элементов от крупных примесей, таких как песок, частицы глины и т. д. Промедление с заменой картриджа может привести к повреждению или разрушению мембраны. Для исключения таких критических ситуаций мы настоятельно рекомендуем менять картридж предварительной очистки воды не реже одного раза в 3 месяца.
Если качество очищенной воды ухудшилось или было замечено снижение производительности, необходимо провести химическую промывку обратноосмотической мембраны с помощью станции химической промывки и специальных реагентов. Для получения очищенной воды неизменного качества мы рекомендуем проводить химическую промывку обратноосмотической мембраны не реже двух раз в год.
В случае, если вы не планируете пользоваться системой в течение длительного времени, рекомендуется перекрыть подачу воды на систему, а также законсервировать мембранные элементы с использованием специального консервирующего раствора — это позволит сохранить работоспособность мембран при простое.
Рекомендуется вести журнал технического обслуживания системы обратного осмоса и журнал показателей работы системы и качества воды. Наличие истории обслуживания и работы системы позволит максимально эффективно и своевременно выполнять замену картриджей, химические промывки мембран и другие действия по обслуживанию системы.
